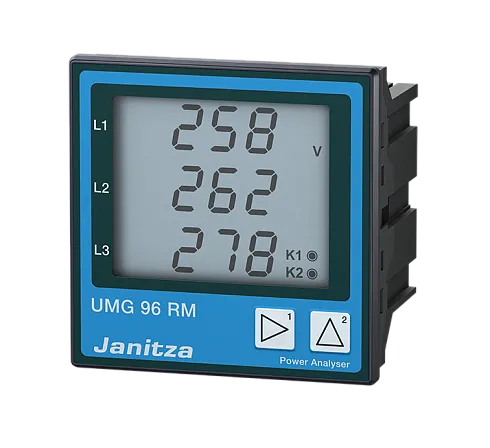

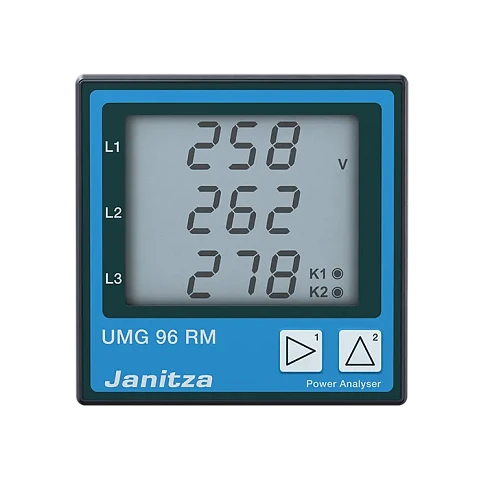

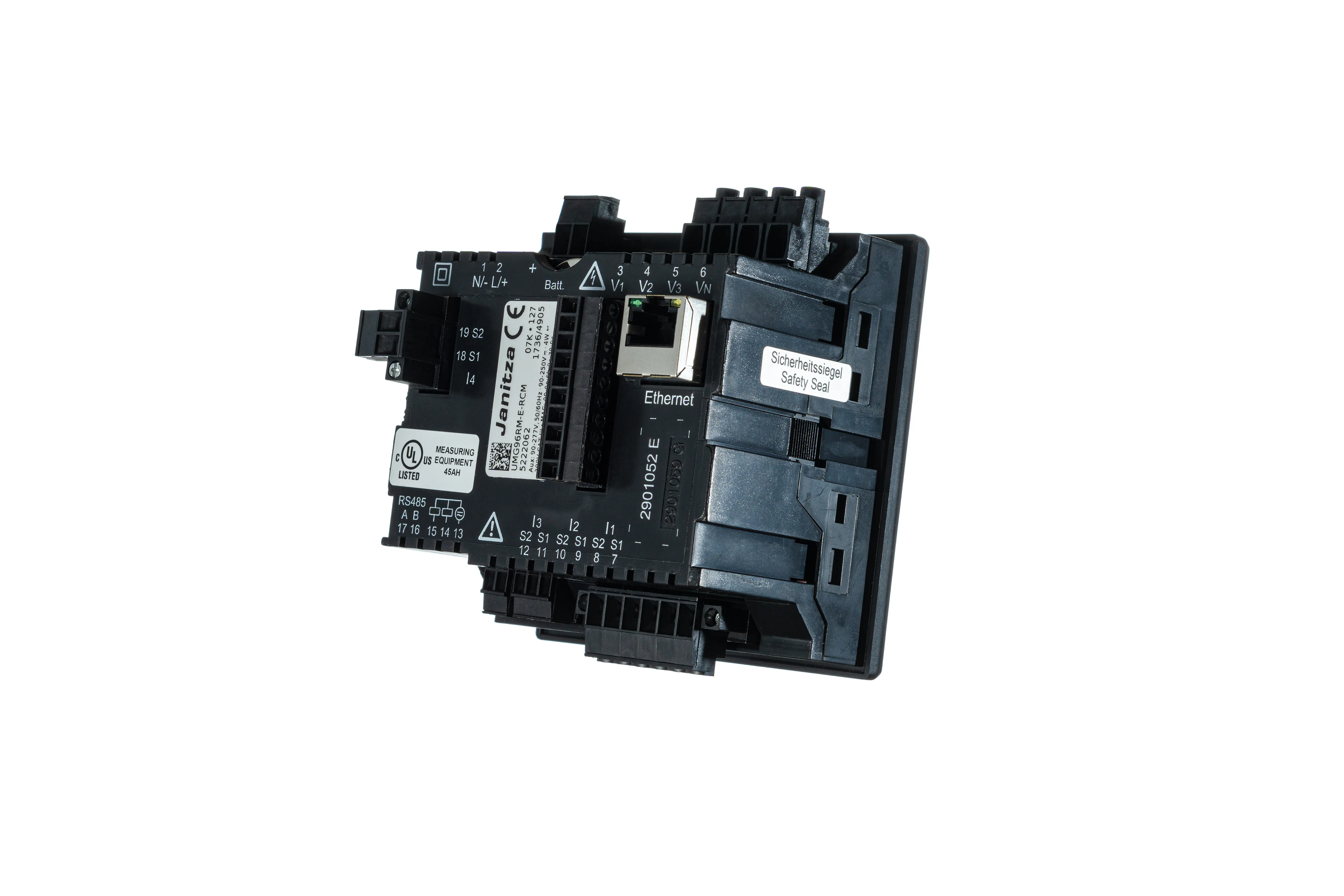

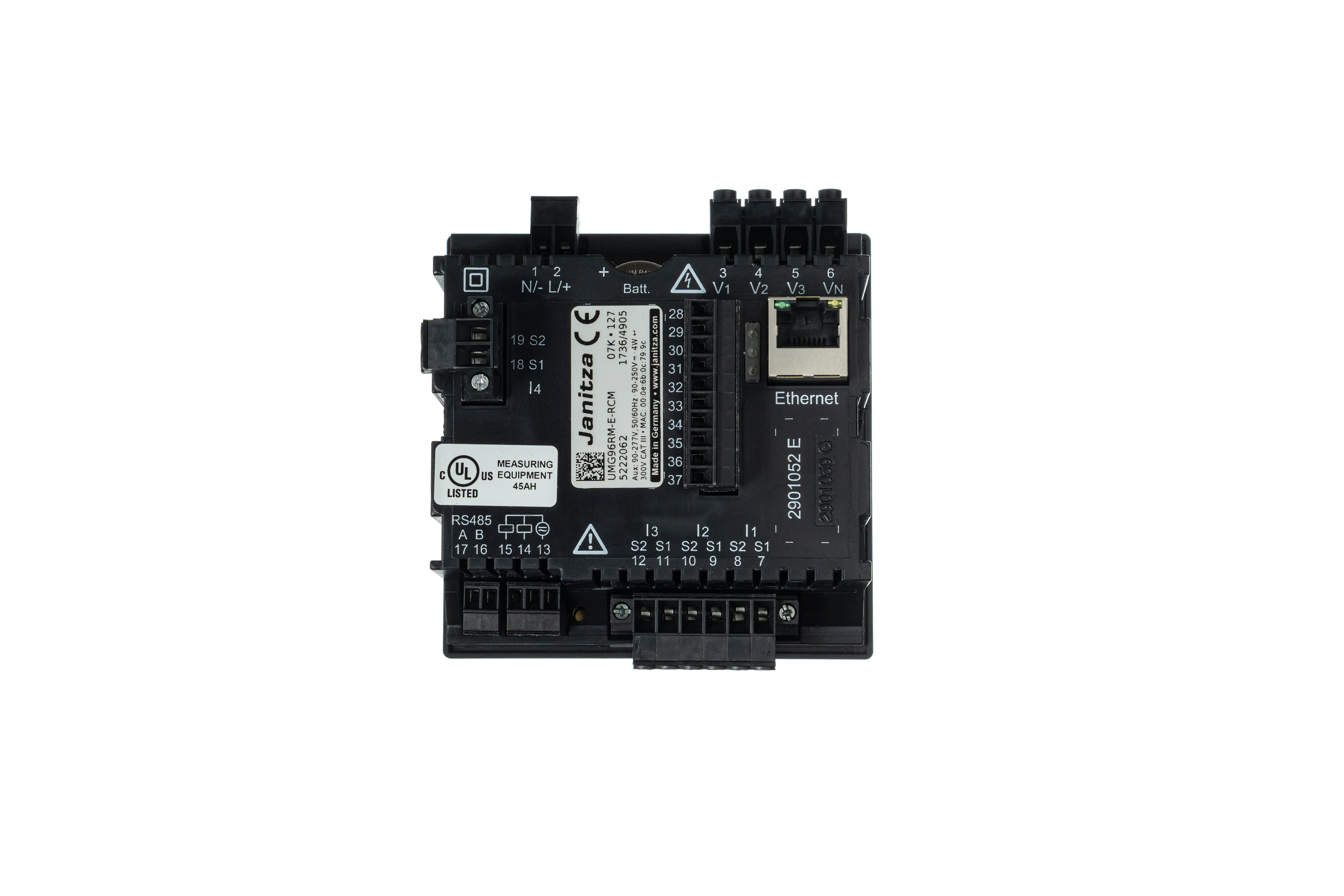

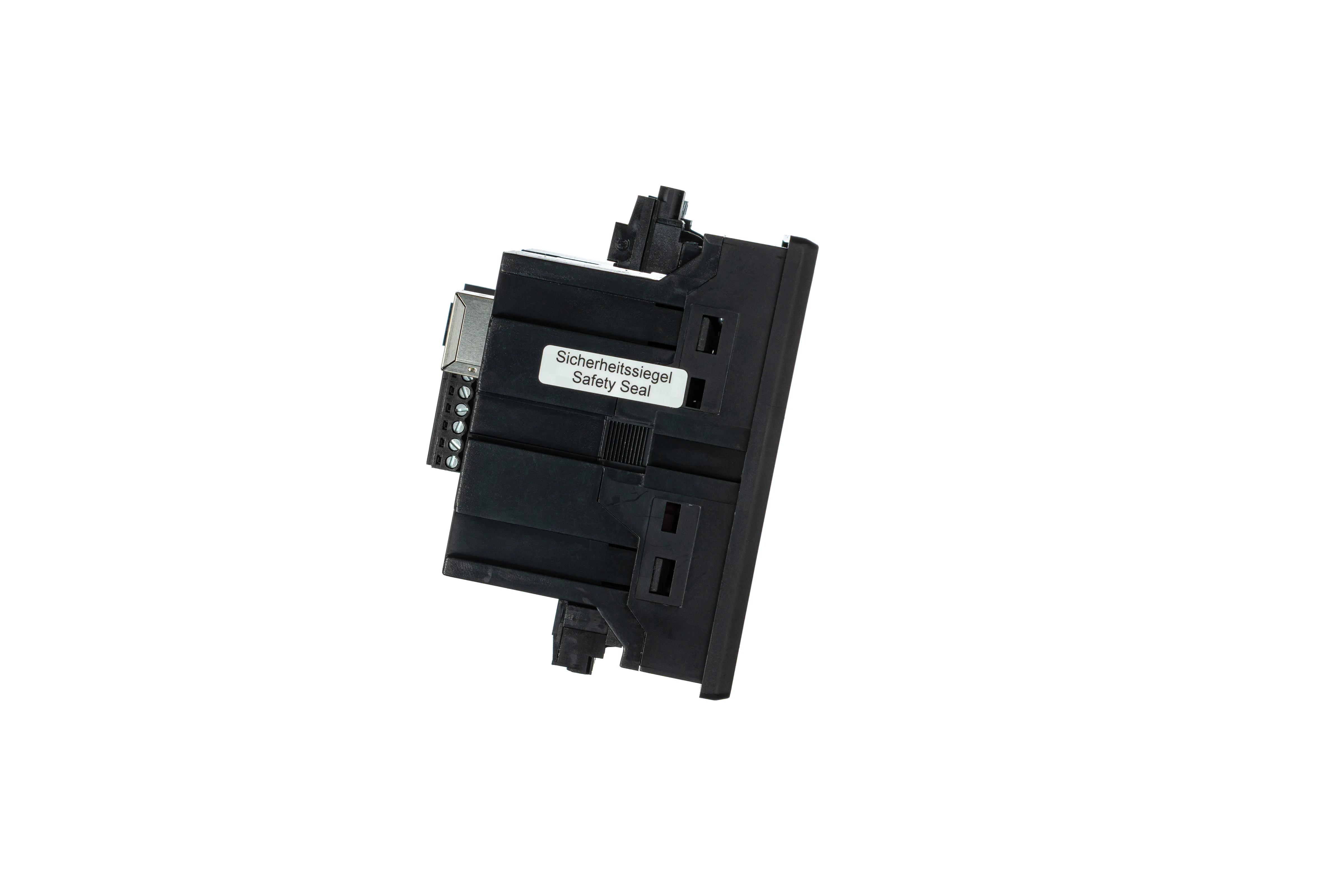

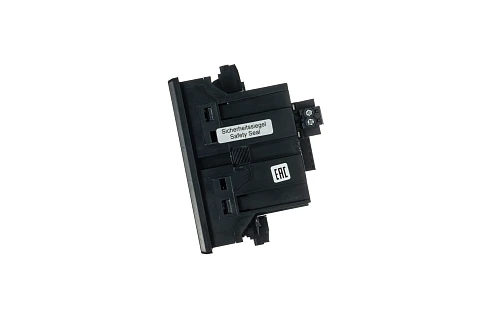

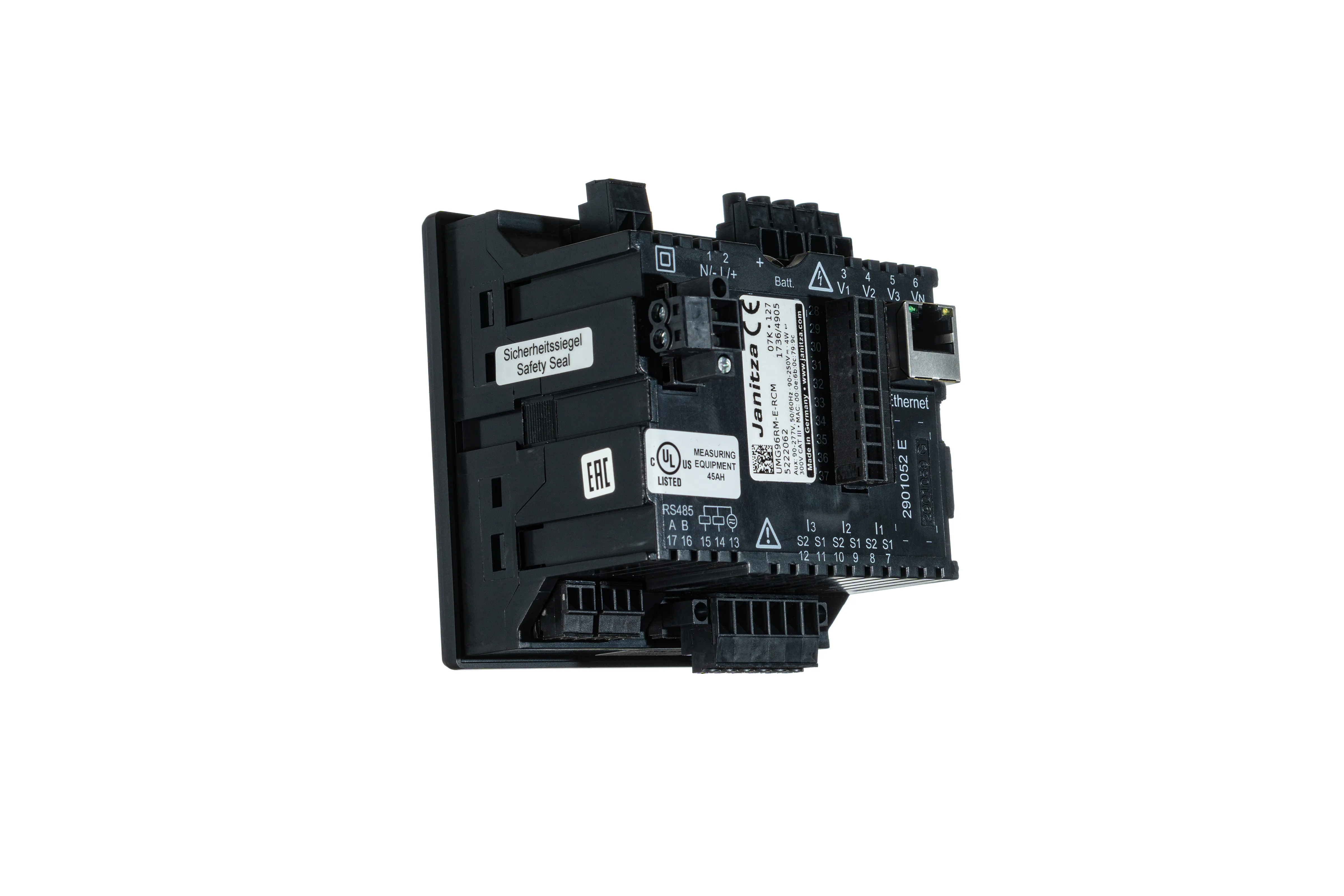

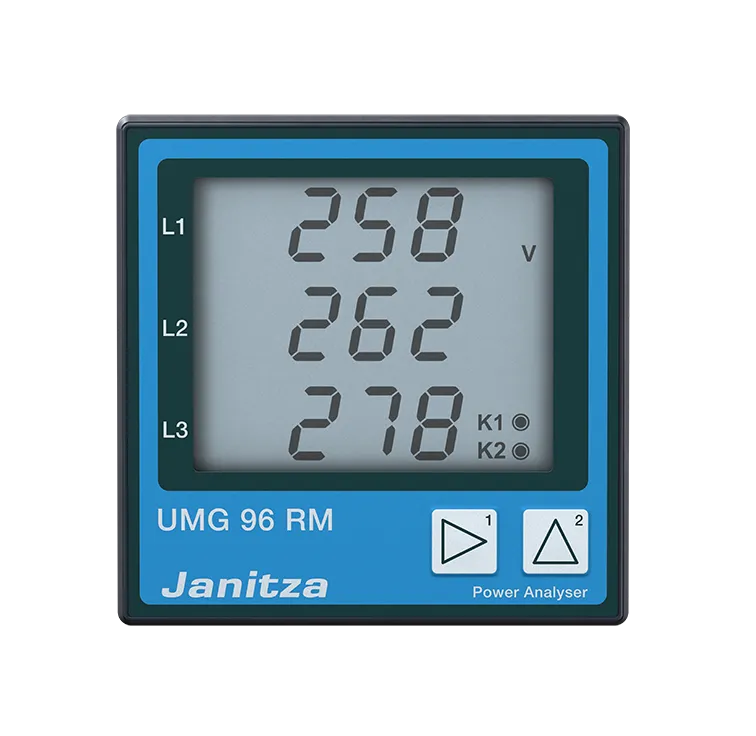

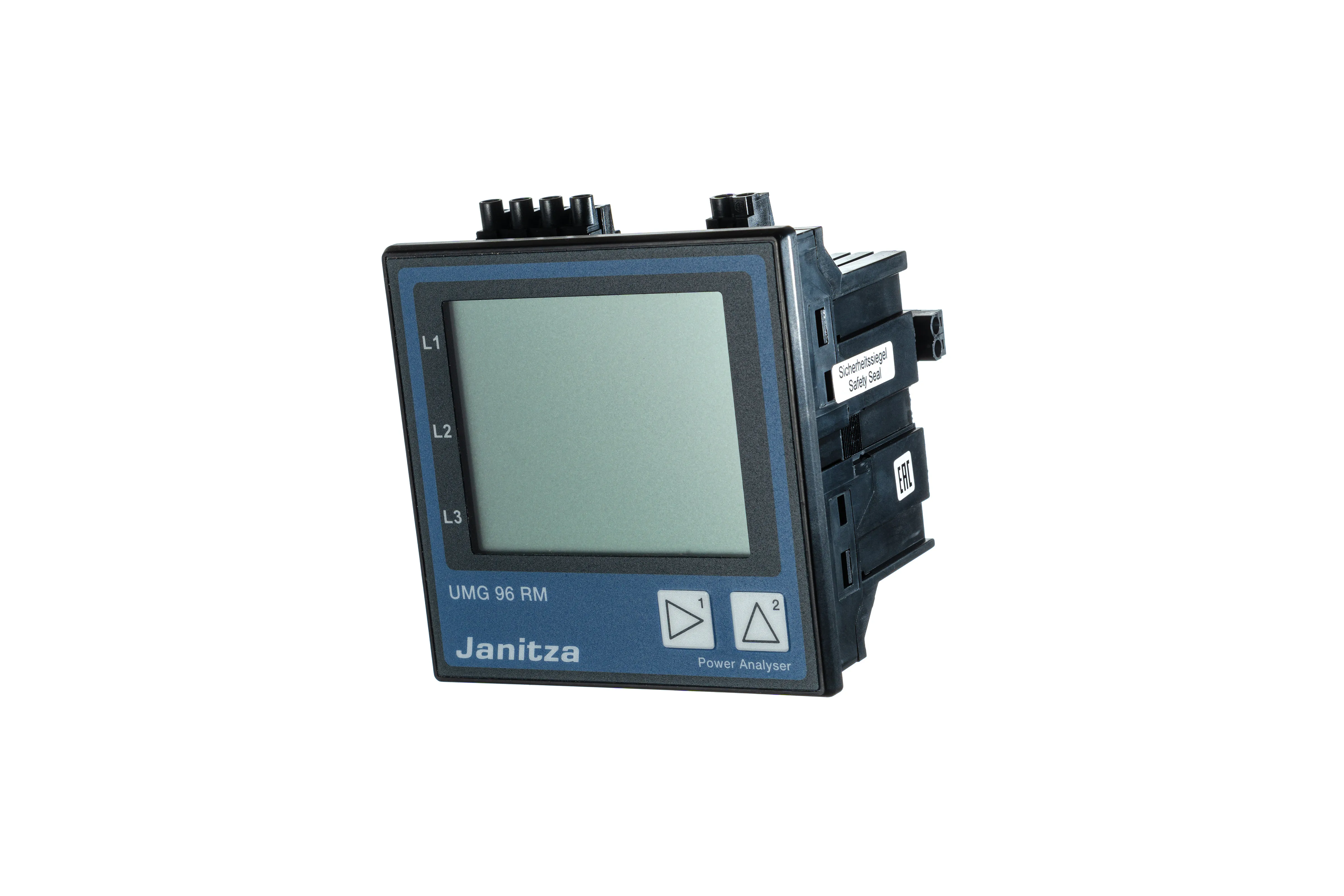

JANITZA UMG 96-RM-E

Назначение и применение

Анализатор JANITZA UMG 96-RM-E применяется для:

• измерения напряжения, тока, активной и реактивной мощности, энергии
• контроля высших гармоник до 40-й, искажений формы сигнала, коэффициентов THD
• работы в сетях TN, TT, IT, включая 3- и 4-проводные системы, а также до 4 отдельных однофазных сетей
• установки в панельные распределительные щиты и шкафы
• дистанционного мониторинга и передачи данных через Ethernet, RS-485, Modbus RTU/TCP, Profibus, Profinet и другие протоколы

Ключевые технические характеристики

• Измерение напряжения: до 277/480 В AC
• Класс точности: 0.5S (энергия), 0.2 % (ток и напряжение)
• Измерение гармоник: от 1-йдо 40-й включительно
• Монтаж: встраиваемый (панельный)
• Питание: AC/DC 90–250 В
• Поддерживаемые интерфейсы:
  • RS-485 (Modbus RTU)
  • Ethernet (Modbus TCP)
  • USB (в определённых моделях)
  • Profibus, Profinet, M-Bus (опционально в разных вариантах UMG 96RM)
• Совместимость с ПО GridVis^®-Basic — визуализация, хранение, анализ и экспорт данных

Функции и возможности

• Мониторинг формы волны (в модели UMG 96RM-EL)
• Расчёт параметров вращающегося поля
• Анализ искажения напряжения и тока (THD-U, THD-I)
• Импульсные и логические входы/выходы, а также выходы предельных значений
• Дистанционное управление и контроль состояния через MODBUS, PROFIBUS

Преимущества модели

• Поддержка широкого спектра промышленных протоколов
• Высокая точность измерений и надёжность
• Гибкость при установке и настройке под задачи энергоменеджмента
• Соответствие современным стандартам энергоконтроля и сетевого качества
• Производство — Германия, гарантия европейского качества

Варианты исполнения

Линейка UMG 96RM включает различные модификации:

• UMG 96RM — базовая модель с RS-485
• UMG 96RM-EL — с Ethernet и визуализацией формы сигнала
• UMG 96RM-P / CBM — с USB, Profibus и логическими входами/выходами
• UMG 96RM-M / PN — с поддержкой M-Bus и Profinet соответственно

Заключение

JANITZA UMG 96-RM-E — это профессиональный анализатор с возможностью подключения к цифровым системам управления и АСКУЭ. Подходит для высокоточного измерения, диагностики и анализа потребления энергии, соответствуя требованиям стандартов IEC, EN и IEEE.
