Модульный сетевой анализатор JANITZA UMG 96-PQ-L
Арт. 5236001
· измерения значений напряжения и тока из одной сети;
· измерения в низковольтных сетях с номинальным напряжением провода относительно земли до 417 В и импульсным напряжением категории перенапряжения III;
· измерения в сетях среднего напряжения и высоковольтных сетях посредством трансформаторов тока и напряжения;
Подробнее
цена по запросу
Мы всегда готовы ответить на Ваши вопросы по оборудованию и его применению
Отправить заявку
Описание
UMG 96-PQ-L — модульный многофункциональный анализатор, предназначенный для измерения электрических параметров и мониторинга качества электроэнергии в низко- и средневольтных сетях. Обеспечивает расширенный контроль параметров согласно стандарту IEC 61000-4-30 (Класс S).
Назначение и область применения
JANITZA UMG 96-PQ-L используется для:
- измерения напряжения, тока, мощности, энергии, гармоник до 65-й
- мониторинга качества электроэнергии (включая события перенапряжения, провала, перегрузки)
- установки в распределительных щитах, силовых шкафах и системах АСКУЭ
- измерений в сетях 0,4–20 кВ (через трансформаторы тока и напряжения)
- энергоменеджмента и анализа отклонений от стандарта EN 50160 / IEEE 519
- использования в жилых и промышленных электросетях, включая сети с изолированной нейтралью
Ключевые особенности
- Измерение: 417/720 В AC (через трансформаторы напряжения)
- Измерение тока через трансформаторы …/1 А или …/5 А

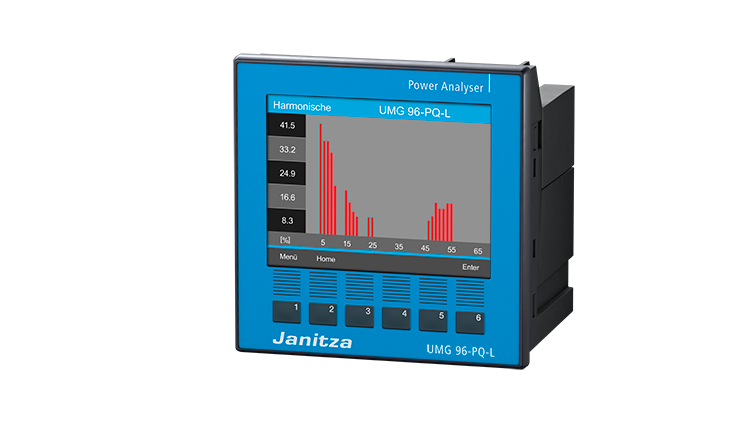

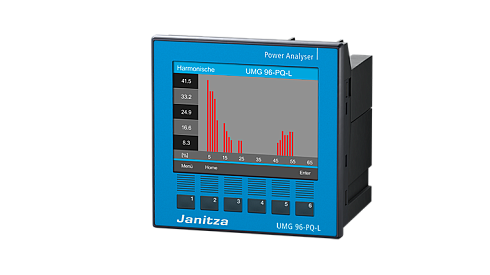

- Контроль гармоник: до 65-й включительно
- Регистрация событий с разрешением 20 мс, 280 точек выборки на волну
- Триггер событий по Modbus или цифровому входу (время опережения 20 с, последействие 20 с)
- Запись параметров события: тип, дата, длительность, отклонение, RMS-значение
- Соответствие Классу точности 0,2 % / 0,5S
- Соответствие Классу S по IEC 61000-4-30 (в зависимости от варианта)
- RS-485 (Modbus RTU), питание AC/DC 90–250 В

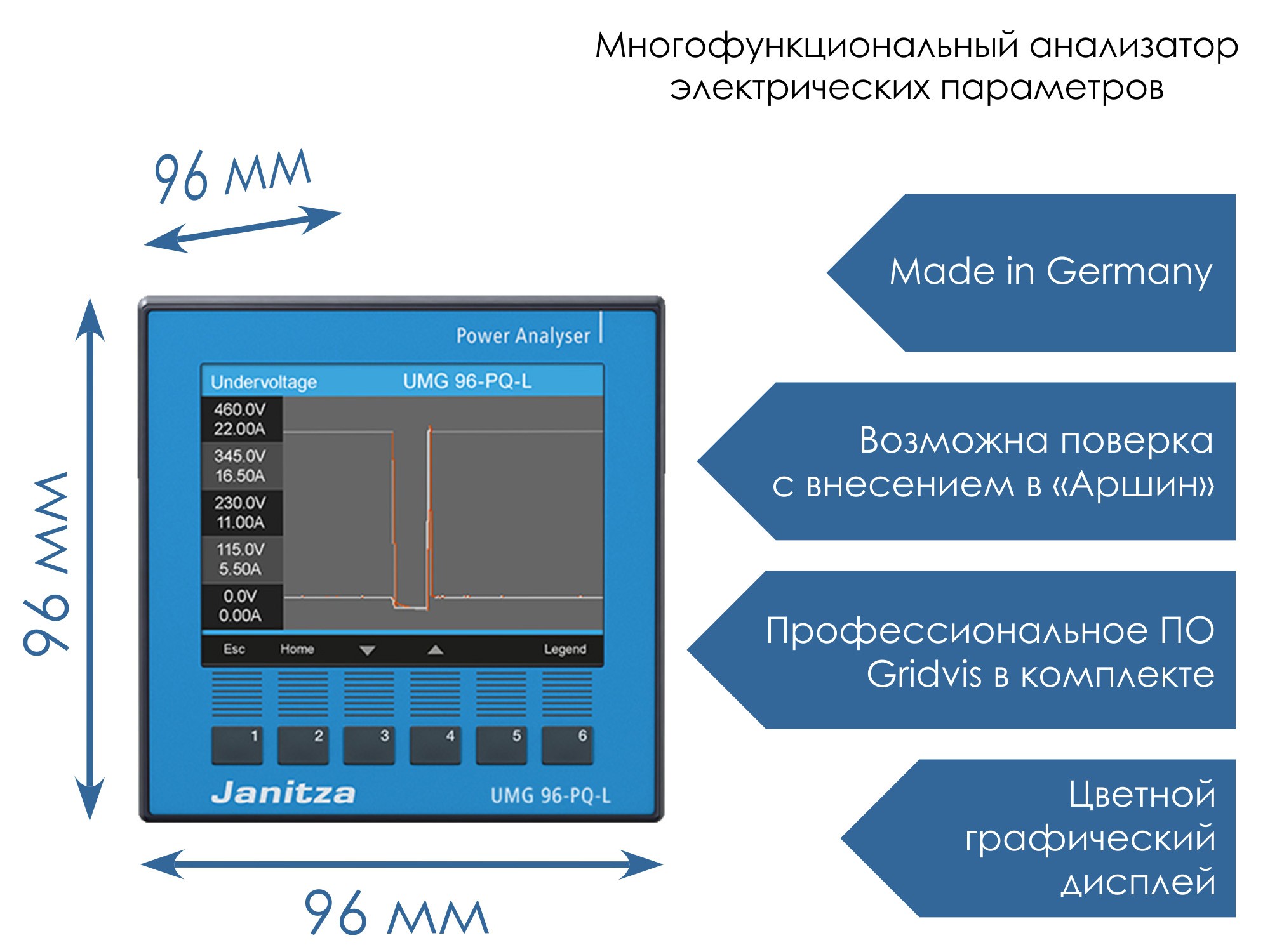

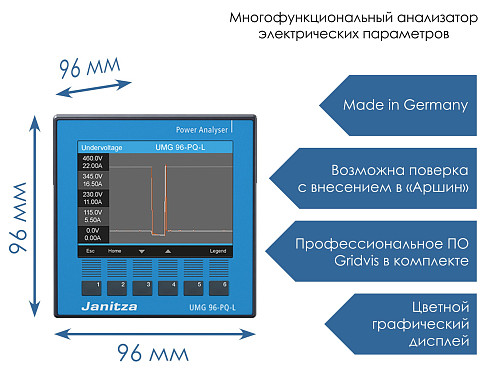

- Монтаж в переднюю панель (размер 96×96 мм)
Преимущества модели
- Поддержка измерений в высоковольтных и низковольтных сетях
- Совместимость с трансформаторами тока и напряжения
- Расширенные функции контроля качества питания (Class S)
Документы
Дополнительно
Дополнительные характеристики
Высшие гармоники до 65-й. События с полной волной и действующие значения с разрешением 20 мс 280 точек выборки на полную волну. Распознавание и запись событий, таких как пониженное напряжение, перенапряжение и ток перегрузки.Триггер посредством Modbus или цифрового входа с временем опережения 20 с и временем последействия 20 с. Запись вида события, продолжительности, отклонения, даты и действующего значения.
Варианты 52.36.005 и 52.36.025 устройства JANITZA UMG 96-PQ-L не влияют на полное сопротивление цепи и благодаря этому наилучшим образом подходят для использования в сетях с изолированной нейтралью.
В вариантах класса S доступны дополнительные параметры качества напряжения, такие как резкие перепады напряжения, промежуточные гармоники и дополнительные триггеры событий. Возможна дополнительная активация функций в уже поставленных устройствах. Класс S согласно IEC 61000-4-30: резкие перепады напряжения, промежуточные гармоники и другие измеряемые значения в соответствии с EN 50160 и IEEE519.
Высшие гармоники до 65-й. События с полной волной и действующие значения с разрешением 20 мс 280 точек выборки на полную волну. Распознавание и запись событий, таких как пониженное напряжение, перенапряжение и ток перегрузки.Триггер посредством Modbus или цифрового входа с временем опережения 20 с и временем последействия 20 с. Запись вида события, продолжительности, отклонения, даты и действующего значения.
Варианты 52.36.005 и 52.36.025 устройства JANITZA UMG 96-PQ-L не влияют на полное сопротивление цепи и благодаря этому наилучшим образом подходят для использования в сетях с изолированной нейтралью.
В вариантах класса S доступны дополнительные параметры качества напряжения, такие как резкие перепады напряжения, промежуточные гармоники и дополнительные триггеры событий. Возможна дополнительная активация функций в уже поставленных устройствах. Класс S согласно IEC 61000-4-30: резкие перепады напряжения, промежуточные гармоники и другие измеряемые значения в соответствии с EN 50160 и IEEE519.
