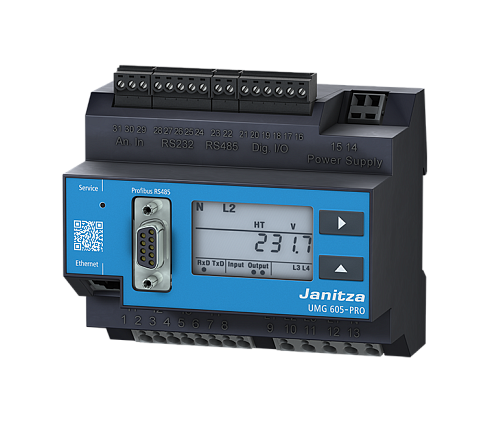

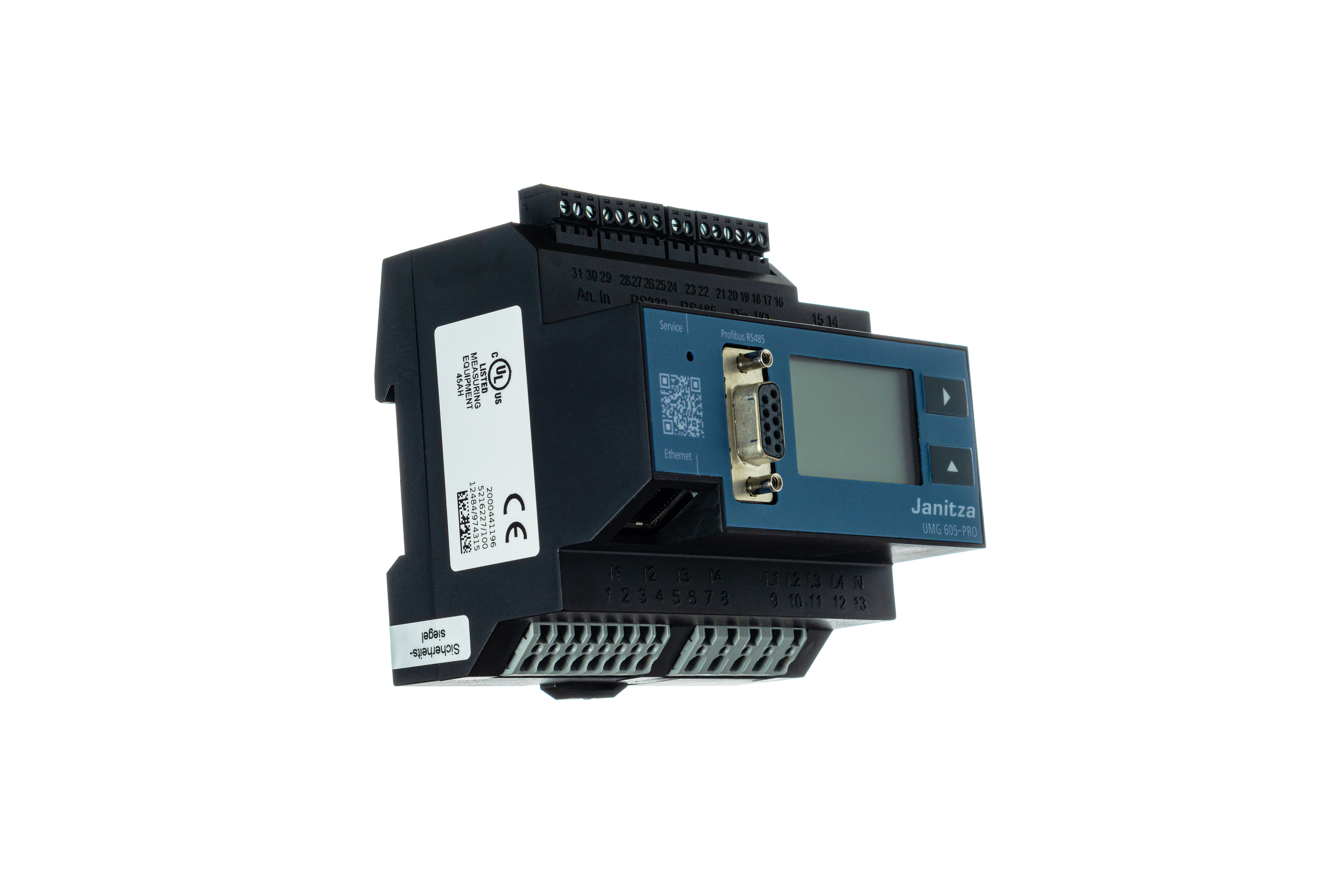

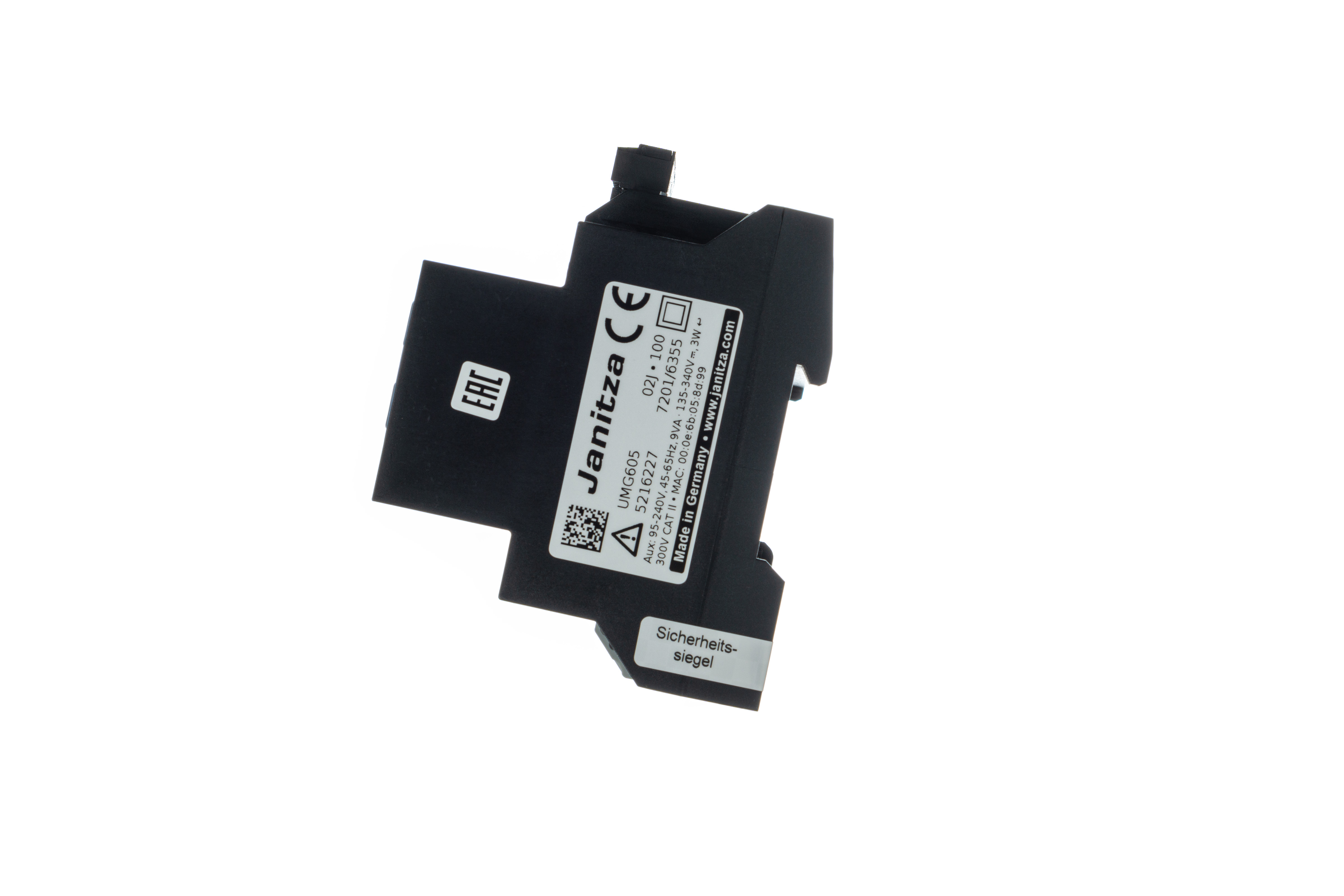

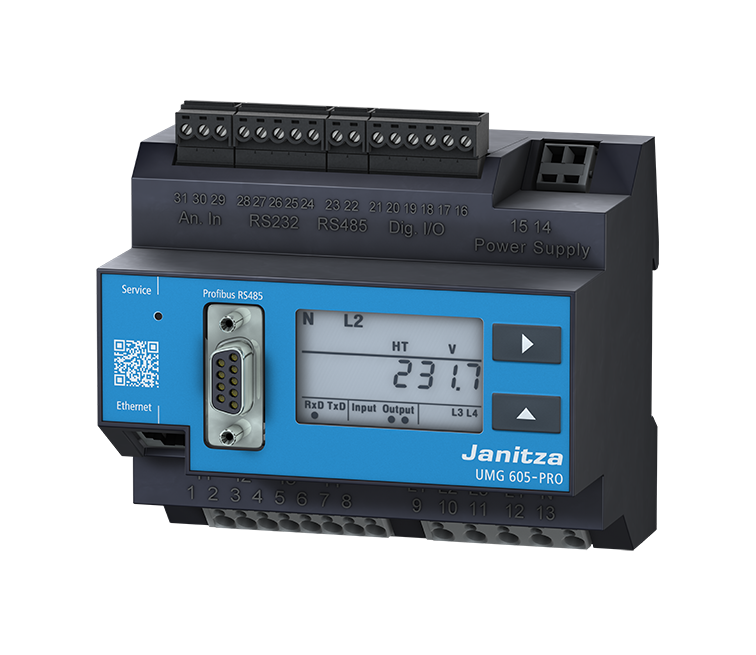

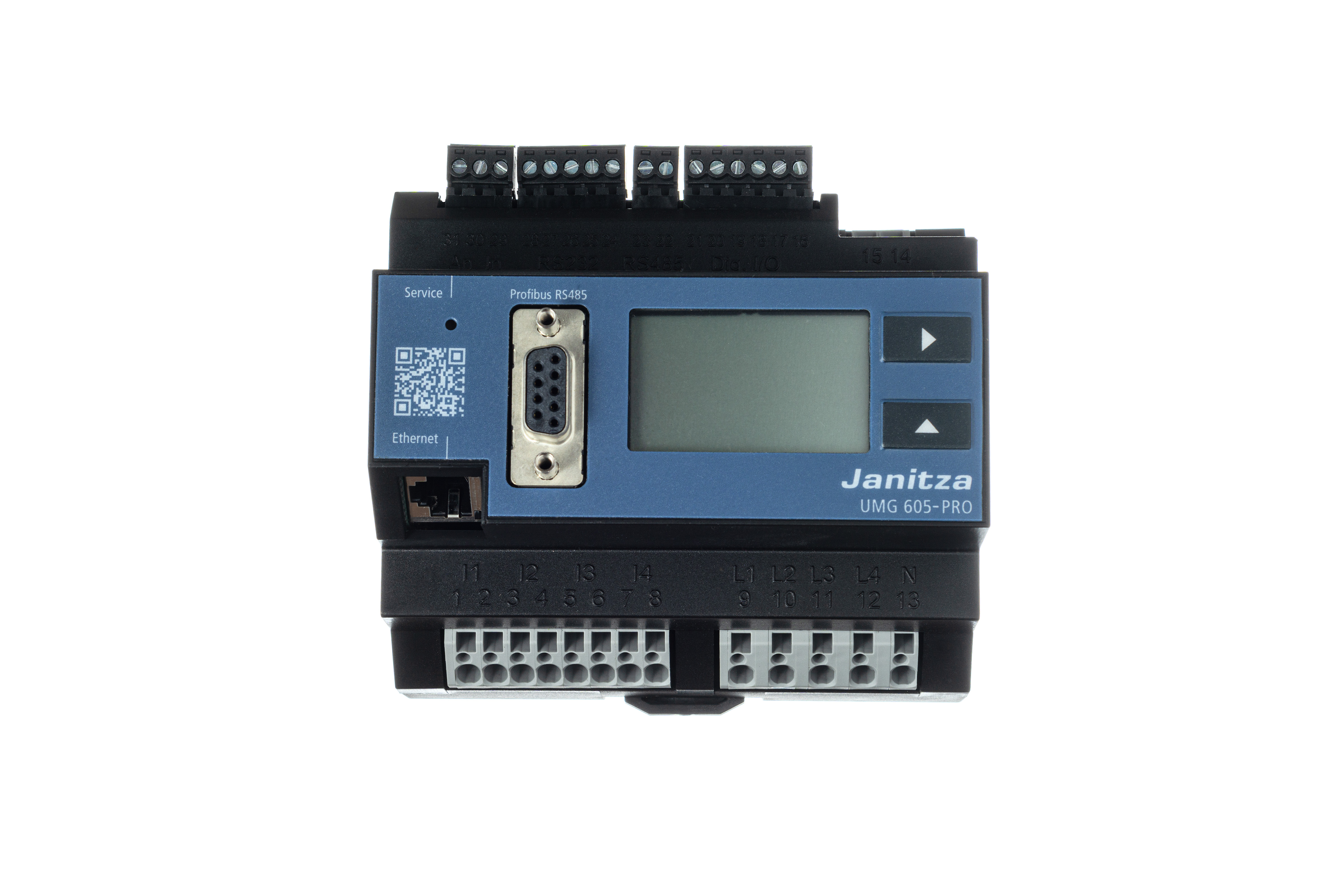

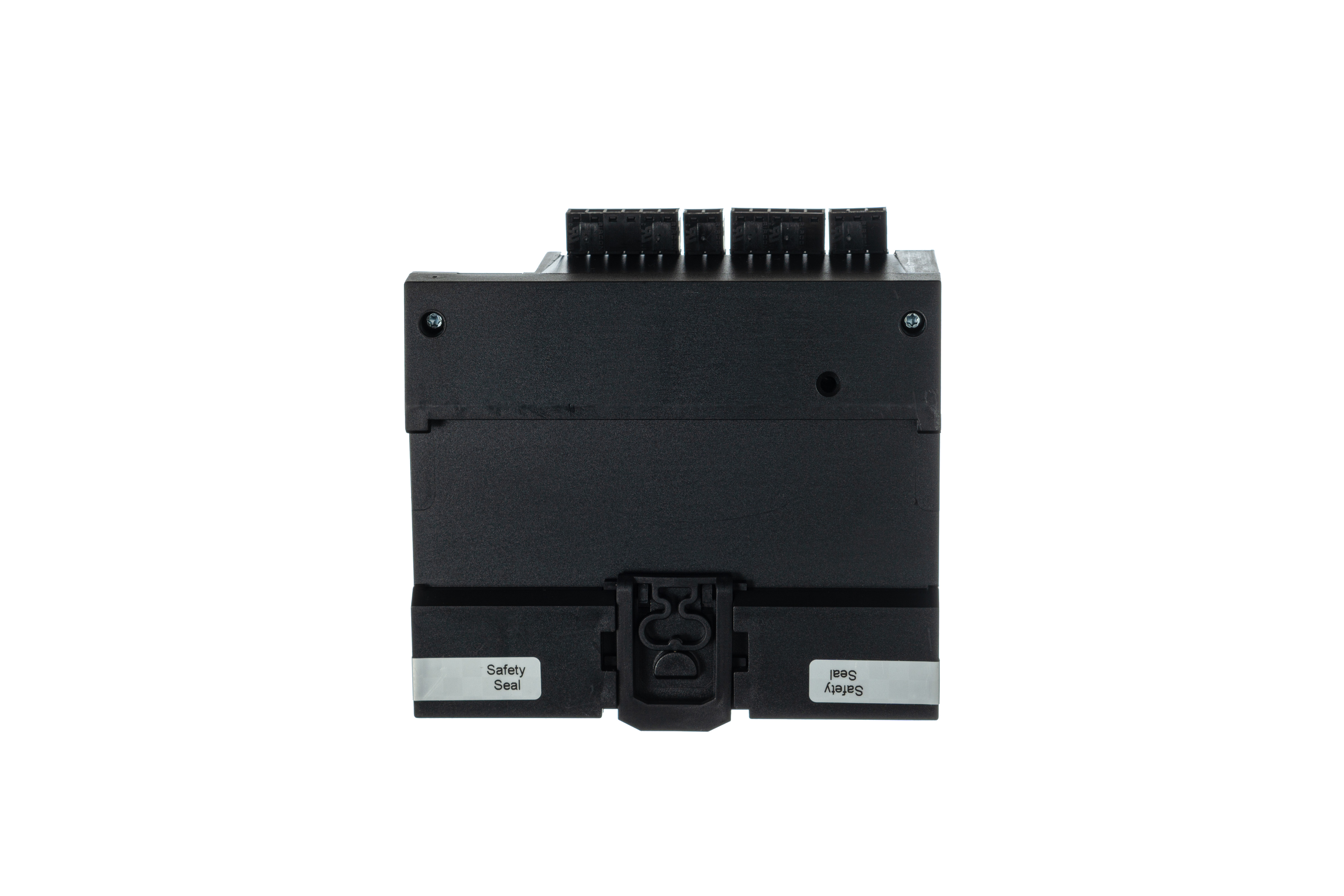

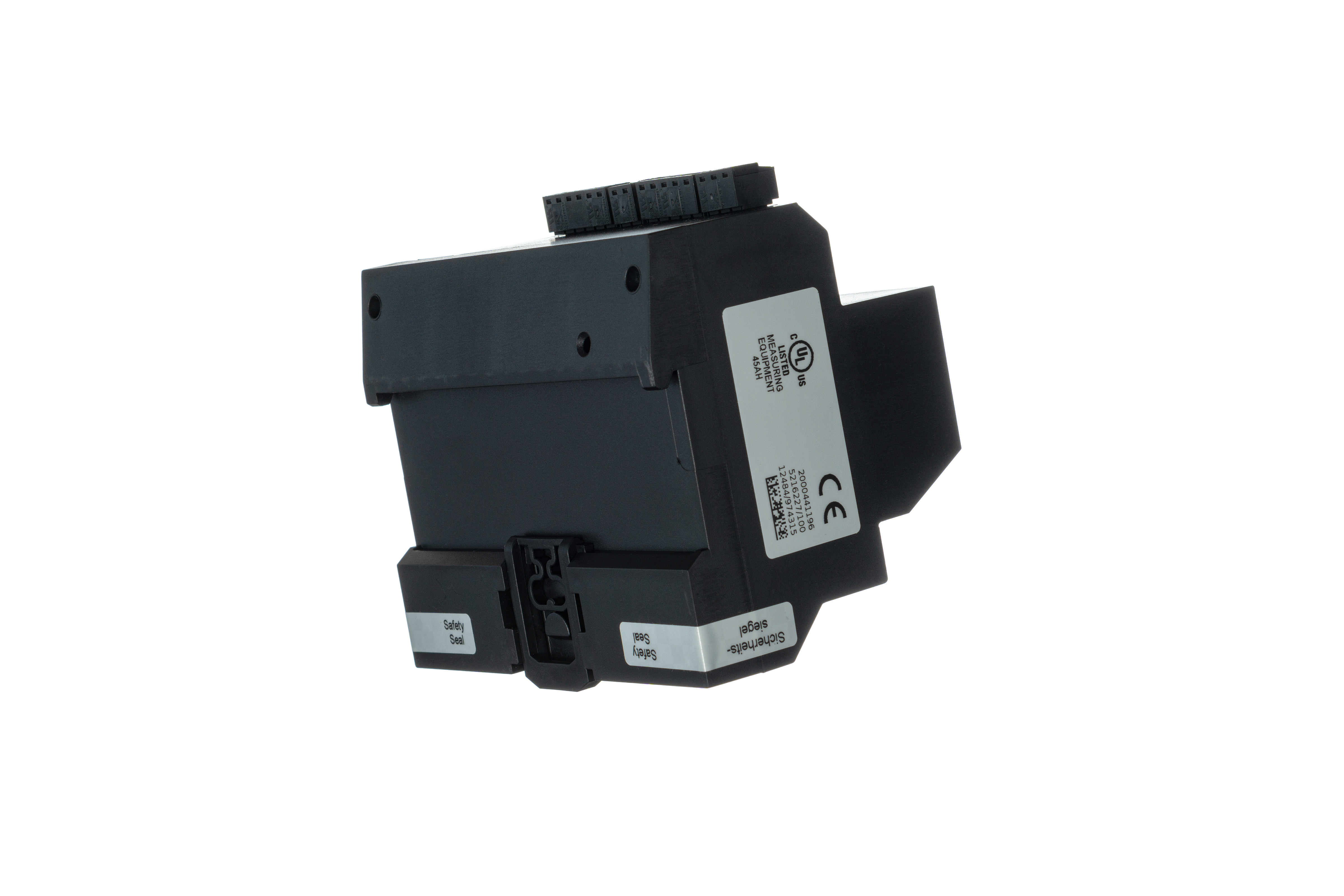

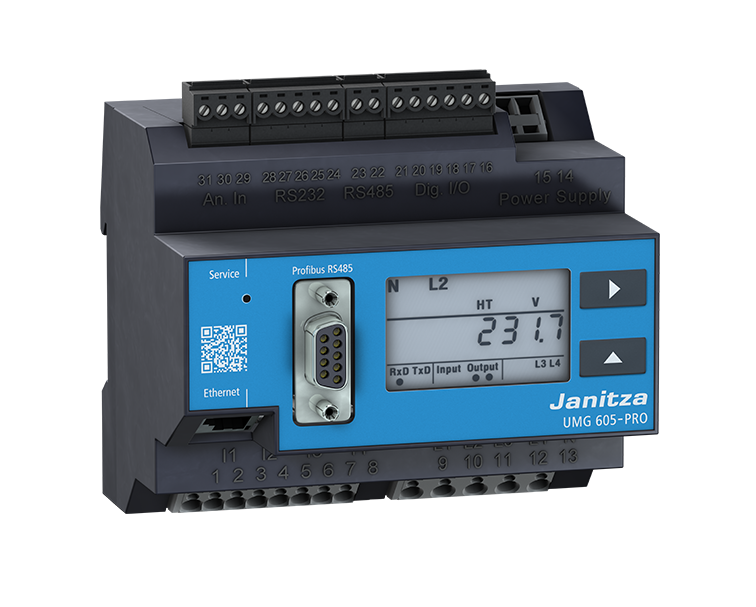

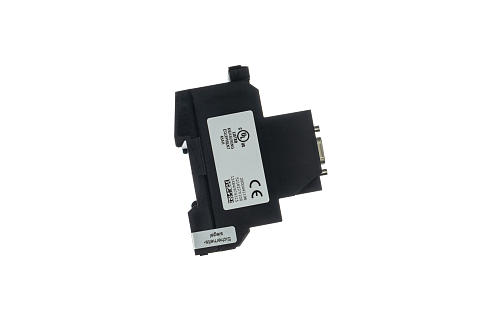

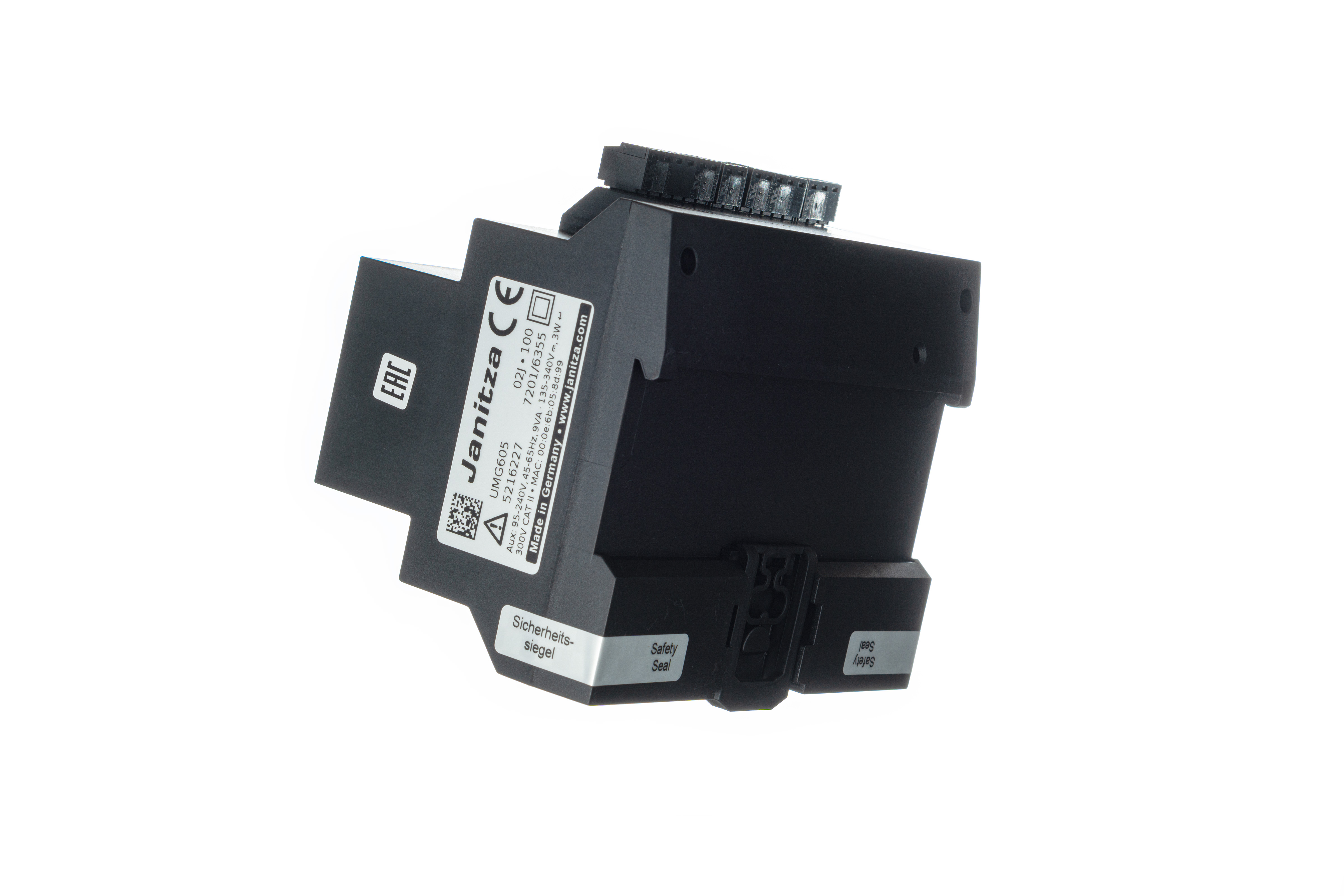

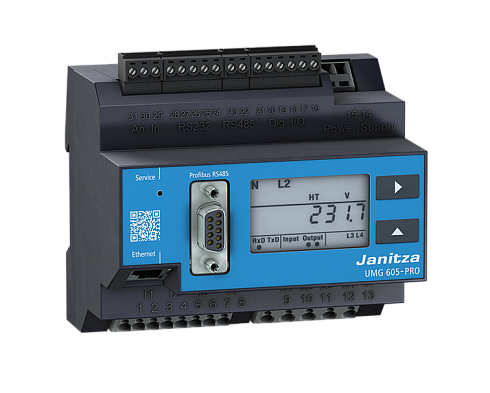

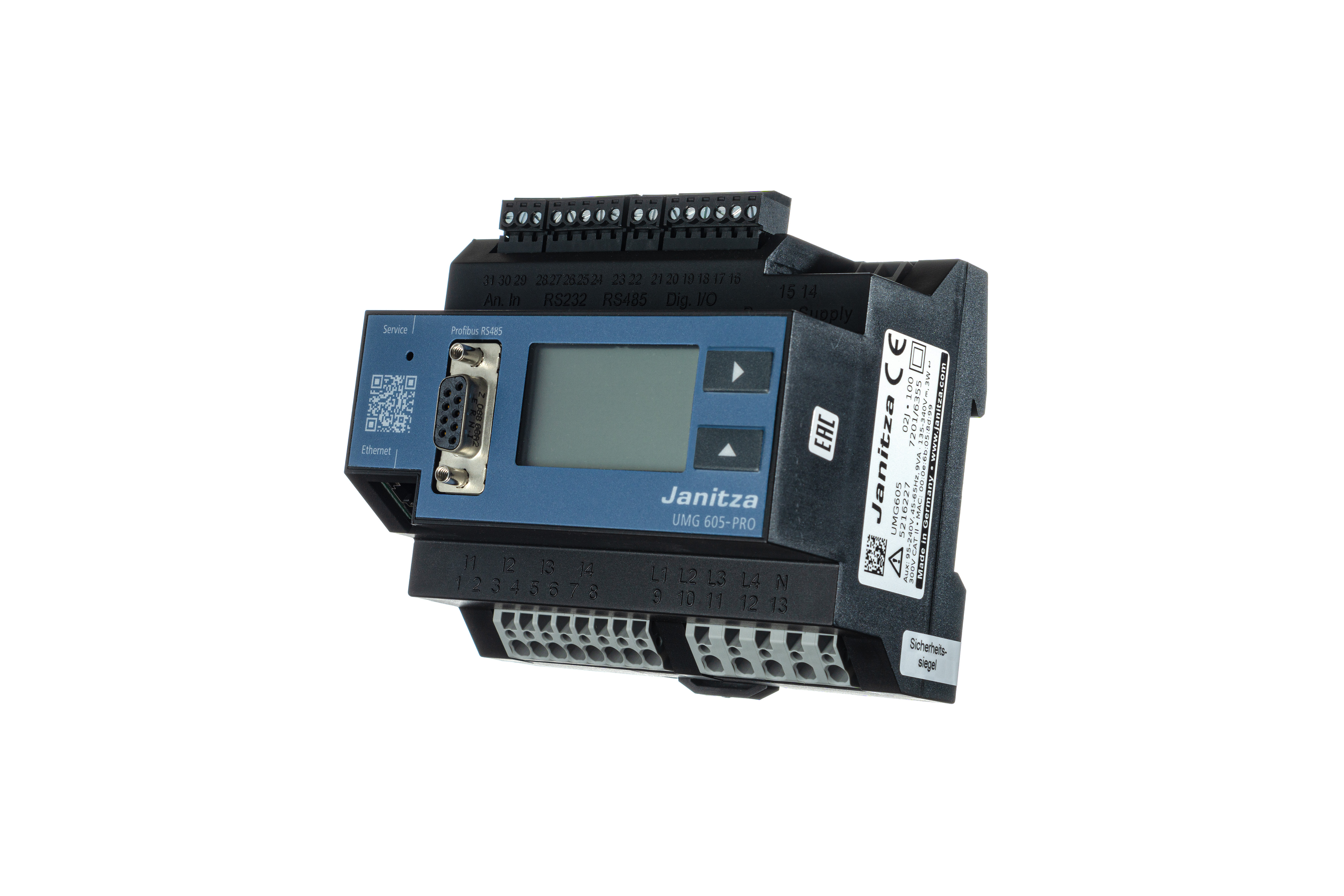

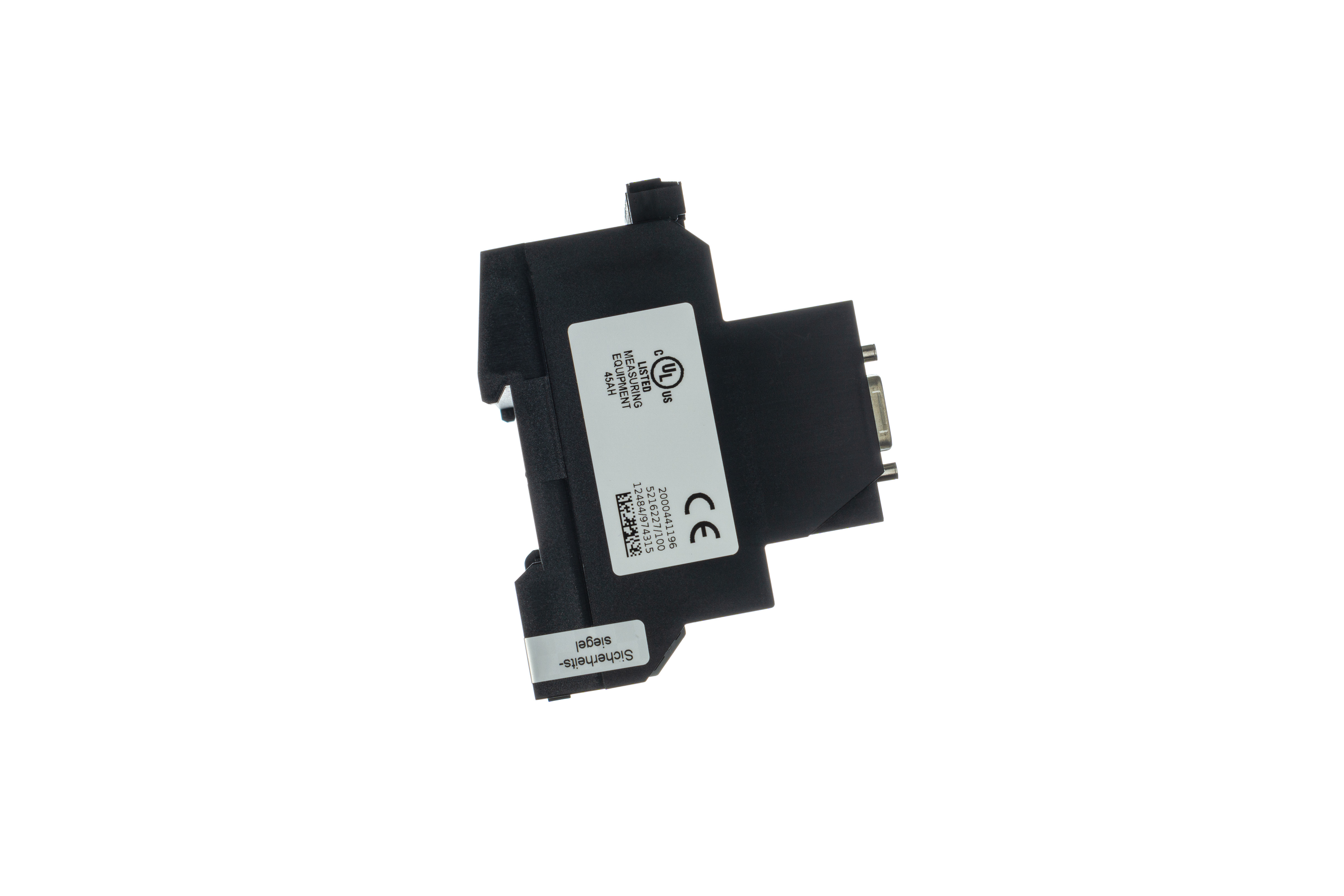

Анализатор мощности JANITZA UMG 605-PRO

Описание

JANITZA UMG 605-PRO — профессиональный анализатор качества электроэнергии и энергоменеджмента немецкого производства, соответствующий стандарту DIN EN 61000-4-30:2009, класс S. Устройство предназначено для комплексного контроля параметров электроэнергии в сетях IT, TN и TT с измерением высших гармоник, фликера и регистрации переходных процессов.

Основные функции и особенности

Контроль качества электроэнергии по DIN EN 61000-4-30:2009, класс S
Измерение в сетях IT, TN и TT
Измерение высших и промежуточных гармоник (Uln, Ull, I) по DIN EN 61000-4-7 (1–63 гармоника)
Измерение фликера по DIN EN 61000-4-15:2011, класс F3
Регистрация переходных процессов с разрешением > 50 мкс, до 16 000 точек считывания
Регистрация более 2400 значений за цикл измерения (200 мс)
Преобразование Фурье и анализ гармоник для напряжения, тока и мощности
Измерение температуры
Активная энергия с точностью класса 0,5S по DIN EN 62053-22
Реактивная энергия с точностью класса 2 по DIN EN 62053-23
Программирование собственных приложений на языке Jasic

Назначение и применение

Мониторинг качества электроэнергии в распределительных щитах и силовых выключателях
Измерения в низковольтных сетях с номинальным напряжением до 300 В и категорией перенапряжения III
Установка в монтажных распределительных шкафах, в любом положении
Работа с внешними трансформаторами тока ../1 A или ../5 A
Использование в 2-, 3- и 4-проводных сетях, а также сетях среднего и высокого напряжения (с трансформаторами)
Считывание данных через интерфейсы для интеграции в системы управления

Преимущества JANITZA UMG 605-PRO

Германия — высокое качество и надежность
Широкие коммуникационные возможности: RS485 (Modbus RTU, Modbus Master, BACnet — опция), RS232, Profibus DP/V0, Ethernet (веб-сервер, эл. почта, BACnet)
ЖК-дисплей с управлением двумя клавишами
Гибкая конфигурация входов: 4 входа напряжения, 4 входа тока, 1 температурный вход
Цифровые входы/выходы: 2 цифровых входа, 2 цифровых выхода
Регистрация событий: перенапряжения, провалы, сбои питания, перегрузки токов
Поддержка программного обеспечения GridVis® для анализа параметров сети согласно DIN EN 50160
Монтаж на стандартную DIN-рейку 35 мм
Диапазон рабочей температуры –10…+55 °C
Питание: AC/DC 95–240 В

Технические характеристики

Измерение напряжения: 277/480 В AC
Гармоники: 1–63
Класс точности: 0,2% и 0,5S по энергии
Интерфейсы: RS485, Ethernet, RS232, Profibus DP/V0
Питание: 95–240 В AC/DC
Монтаж: DIN-рейка 35 мм
Память: флеш 128 Мб для журналов и событий
Страна производитель: Германия

Заключение

Анализатор JANITZA UMG 605-PRO — надежное и точное решение для профессионального контроля качества электроэнергии и энергоменеджмента в промышленности и коммунальном хозяйстве. Устройство подходит для комплексного анализа гармоник, фликера и переходных процессов, а также интеграции в современные системы мониторинга и управления энергией.

Для бесплатной консультации по выбору и применению анализатора обратитесь к нашим специалистам по телефону или электронной почте. Мы поможем подобрать оптимальное оборудование под ваши задачи и бюджет.

Документы

janitza-bhb-umg605pro-ru819c-2

4.5 Мб

Дополнительно

Устройство JANITZA UMG 605-PRO предназначается для:
• контроля качества напряжения в домовых электрощитах, распределителях, силовых выключателях и шинных распределителях в соответствии со стандартом EN 61000-4-30;
• измерения напряжений измерения и токов из одной и той же сети;
• измерения в низковольтных сетях, в которых могут возникать номинальные напряжения до 300 В и импульсные напряжения категории перенапряжения III;
• установки в стационарных распределительных шкафах или монтажных распределительных щитах в произвольном монтажном положении;
• измерения тока через внешние трансформаторы тока ../1 A или ../5 A;
• использования в 2-, 3- и 4-проводных сетях и в сетях TN и TT;
• измерения в сетях среднего и высокого напряжения, как правило, только с трансформаторами тока и напряжения.

Результаты измерений могут выводиться на дисплей, а также считываться через интерфейсы устройства для дальнейшей обработки.

Чтобы получить подробную бесплатную консультацию по выбору или использованию анализатора, обратитесь к нашим специалистам. Это можно сделать по телефону или через электронную почту.
Специалист ответит на все ваши вопросы и порекомендует оптимальную модель для предстоящих задач. Также мы поможем вам подобрать другое сопутствующее электрооборудование с учетом любого бюджета.
