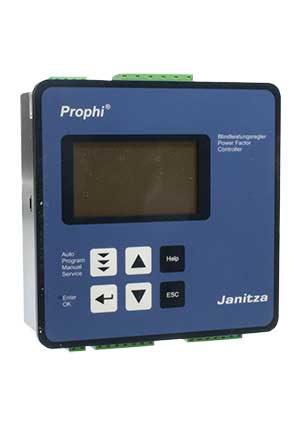

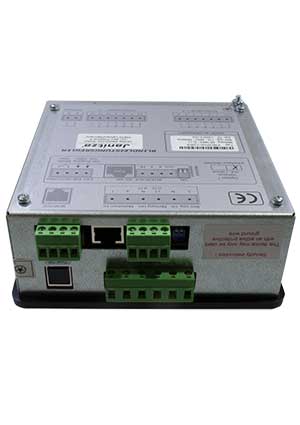

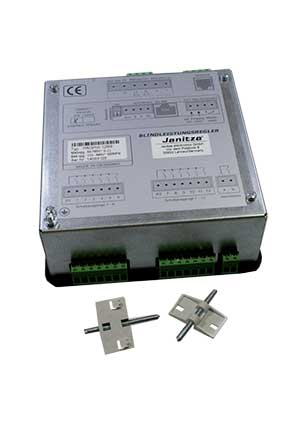

Контроллер JANITZA PROPHI 12RS
• Автоматическая конфигурация;
• Индикация U, I, f, Q, P, S, cos (phi), все нечетные гармоники тока и напряжения, 1-19;
• Индикация всех опосредованно измеренных токов конденсаторов;
Назначение и применение
Контроллер JANITZA PROPHI 12RS предназначен для автоматического управления компенсацией реактивной мощности в системах электроснабжения. Это «сердце» установки КРМ, которое обеспечивает подключение и отключение ступеней конденсаторов в зависимости от текущей нагрузки и состояния сети. Используется как в стандартных, так и динамических установках, в том числе в смешанных режимах — на промышленных объектах, подстанциях и в распределительных сетях.
Основные характеристики JANITZA PROPHI 12RS
- Автоматическая и ручная конфигурация
- Индикация параметров: U, I, f, Q, P, S, cos(φ), гармоники 1–19 (нечетные)
- Индикация токов и времени работы каждой ступени конденсаторов
- Управление вентилятором по температуре с возможностью задания предельного порога
- Быстрое срабатывание при нулевом напряжении — 15 мс
- Настройка времени разряда ступеней: 0–1200 сек
- Возможность ограничения по мощности для каждой ступени: 0–20%
- Поддержка внешних полупроводниковых выключателей (до 50 переключений/сек)
- Входы под трансформаторы тока ../1 А и ../5 А
- Программируемый сигнальный выход для оповещения о:
- Падении или превышении напряжения
- Недокомпенсации
- Превышении температуры или тока
- Превышении уровня гармоник
- Выходе за пределы по активной мощности
- Защита паролем
- Внешнее переключение заданного cos(φ)
- Программирование собственных приложений на языке Jasic
Преимущества модели
- Высокая точность измерений и широкий спектр отслеживаемых параметров
- Интеллектуальное управление компенсацией — оптимизация числа переключений до 80%
- Сокращение износа оборудования за счёт равномерной работы всех ступеней
- Гибкая настройка логики управления — под разные задачи и режимы работы
- Возможность удалённого контроля и расширенного программирования
Принцип работы
Однофазная система измерения фиксирует соотношение активной и реактивной мощности по данным с токовых и напряженческих цепей. Контроллер рассчитывает необходимую реактивную мощность и автоматически регулирует подключение ступеней через контакторы или полупроводниковые реле.
Благодаря интегрированным алгоритмам PROPHI достигает требуемого коэффициента мощности с минимальным количеством переключений и равномерной нагрузкой по всем ступеням. Управление контактными и электронными коммутационными устройствами осуществляется независимо, с оптимальной скоростью и точностью.
Области применения
- Установки компенсации реактивной мощности (КРМ)
- Промышленные электросети
- Коммерческие здания и распределительные сети
- Объекты с динамической нагрузкой
Почему стоит выбрать JANITZA PROPHI 12RS
Если вам нужна высокоточная автоматизация управления реактивной мощностью, стабильная работа при переменной нагрузке и возможность гибкой настройки под разные сценарии — JANITZA PROPHI 12RS станет оптимальным выбором. Контроллер позволяет снизить затраты на электроэнергию, повысить эффективность работы оборудования и продлить срок службы конденсаторных установок.
Заказать контроллер JANITZA PROPHI 12RS
Вы можете купить JANITZA PROPHI 12RS со склада или под заказ. Мы предлагаем доставку по всей России и в страны СНГ, а также бесплатную консультацию по подбору оборудования.
Оставьте заявку — мы свяжемся с вами для подбора контроллера.
Контролер реактивной мощности JANITZA применяется для разряда излишне перегруженных
систем электроснабжения и сокращения затрат на реактивное потребление. Регулятор, являясь сердцем установки компенсации
реактивной мощности, в целях компенсации реактивного тока выполняет автоматическое отключение и подключение ступеней конденсаторов.
Регулятор реактивной мощности Prophi подходит для применения в обычных и динамических установках КРМ. Также возможна работа в смешанном режиме
Регулятор Prophi отличается оптимизированными регулирующими характеристиками. Интегрированные алгоритмы регулирования сокращают количество переключений, а также общее время работы для каждой ступени конденсаторов.
Задача регулятора – обеспечить одинаковое количество циклов переключения каждой ступени конденсаторов при по возможности одинаковом времени работы. Дополнительно он позволяет сократить количество циклов переключения до 80%.
Принцип работы
Однофазная электронная система измерения через цепи напряжения и тока регистрирует отношения реактивного и активного значения токов электрической сети. По току одной фазы и напряжению двух других фаз регулятор реактивной мощности рассчитывает реактивную мощность, необходимую для достижения установленного коэффициента мощности. При отклонениях через выходы выполняется подключение и отключение ступеней конденсаторов. При этом в регуляторе реактивной мощности дифференцируется переключение ступеней конденсаторов через контакторы и полупроводниковые реле.
Регулирование с помощью конденсаторных воздушных контакторов выполняется оптимизированно, т. е. регулятор достигает заданного cos (phi) с помощью меньшего количества переключений. А транзисторные выходы для практически мгновенного управления полупроводниковыми контакторами обеспечивают компенсацию любого отклонения.
