Что такое ИБП с двойным преобразованием
ИБП с двойным преобразованием — это источник бесперебойного питания, в котором входная энергия полностью преобразуется дважды: сначала из переменного тока (AC) в постоянный (DC), а затем обратно в переменный (AC).

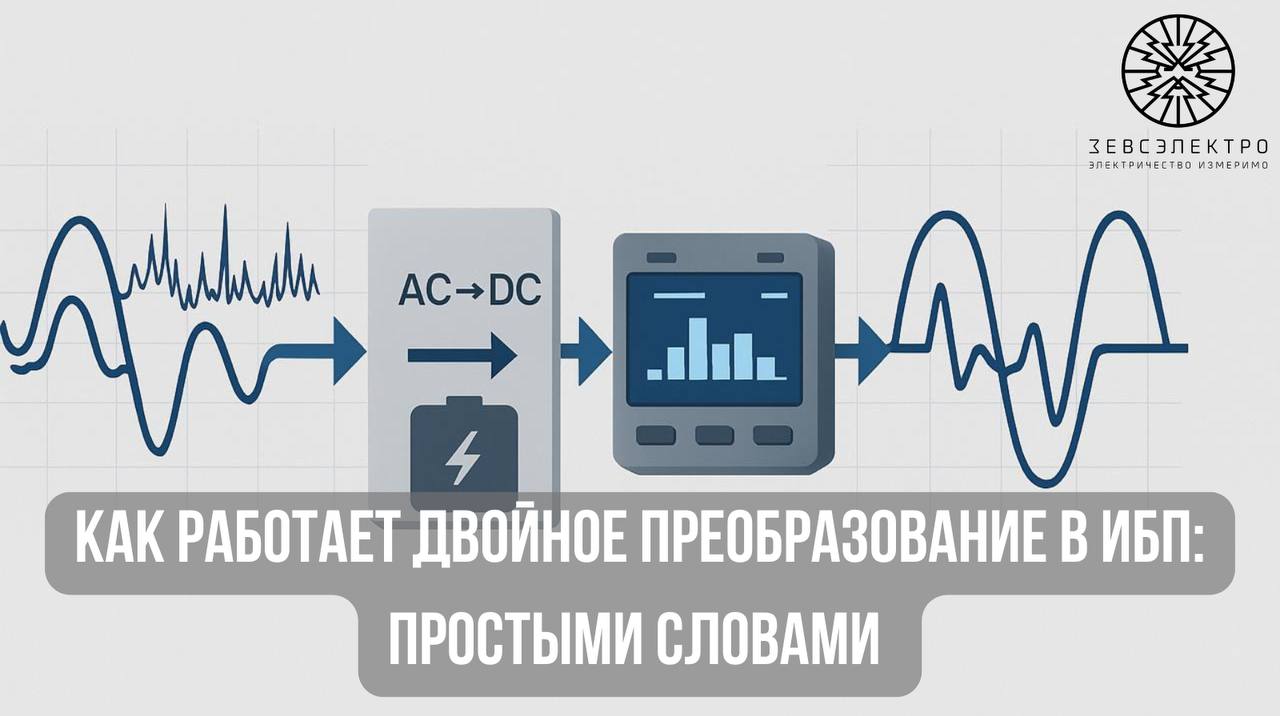

Главная особенность схемы: сеть → выпрямитель → инвертор → нагрузка.
Именно инвертор, а не электросеть, формирует напряжение для подключённого оборудования. Получается, что между сетью и нагрузкой стоит изоляционная граница: нагрузка не видит скачков, просадок, гармоник и других дефектов.
Отличие от других типов ИБП:
- Off-line (VFD) — нагрузка питается напрямую от сети, ИБП подключается только при аварии.
- Line-interactive (VI) — сеть проходит через автотрансформатор, а инвертор подключается только при неполадках.
- Online (VFI) — нагрузка всегда питается от инвертора.
Почему это важно? Online-ИБП критичны для промышленного оборудования, ЦОДов, медтехники, точного измерительного оборудования и систем автоматики, где требуется идеально стабильное питание.
Принцип работы: путь энергии в режиме нормальной работы
В нормальном режиме онлайн-ИБП работает так:
- Сеть подаёт переменное напряжение 230/400 В.
- Выпрямитель преобразует AC в DC, одновременно фильтруя помехи, выбросы и всплески.
- Часть постоянного напряжения используется для зарядки аккумуляторных батарей.
- Основная часть подаётся на инвертор, который формирует идеальную синусоиду для нагрузки.
- Нагрузка питается только от инвертора, даже если в сети всё идеально.
То есть ИБП работает как стабильный генератор напряжения, а сеть используется только как «топливо» для питания DC-шины.
Реальная польза:
- Нагрузка не чувствует перепадов напряжения.
- Защита от импульсных помех, гармоник, фликера.
- Поддержание стабильной частоты 50 Гц независимо от сети.
- Полная фильтрация сетевых дефектов, включая перекос фаз.
Что происходит при пропадании или просадке сети
Главная особенность работы online-ИБП — отсутствие какого-либо времени переключения. Когда сеть пропадает или сильно проседает, схема ведёт себя так:
- Инвертор продолжает работать — он и так питал нагрузку всё время.
- DC-шина просто переключает источник питания: вместо сети питание берётся от батарей.
- Никакого скачка, щелчка реле, паузы или «мигания» не происходит.
Время переключения = 0 мс.
Это критично для:
- серверов и сетевого оборудования;
- систем ЧПУ и роботов;
- медицинской техники;
- систем измерения и автоматики.
Для сравнения: line-interactive ИБП имеют задержку 4–10 мс, что может быть критичным для чувствительной электроники.
Как инвертор формирует «идеальную синусоиду»
Инвертор внутри ИБП — это электронное устройство, которое создаёт новую форму напряжения независимо от сети.
Кратко принцип работы:
- ШИМ (широтно-импульсная модуляция). Инвертор создаёт высокочастотные импульсы разной ширины, которые в сумме дают форму синусоиды.
- LC-фильтры сглаживают импульсы, превращая их в ровную форму напряжения.
- Инвертор задаёт частоту, а не сеть — 50 Гц остаются стабильными даже при колебаниях входного напряжения.
- Форма выходного напряжения близка к идеальному синусу (низкий коэффициент гармоник THD).
Таким образом, двойное преобразование устраняет:
- сетевые гармоники;
- всплески напряжения;
- радиопомехи;
- низкочастотные колебания яркости (фликер);
- искажения формы волны из-за мощных потребителей.
Как двойное преобразование защищает от сетевых проблем
Online-ИБП полностью фильтруют:
- провалы и просадки напряжения;
- всплески и перенапряжения;
- высокочастотные и низкочастотные помехи;
- гармоники и несинусоидальность;
- перекос фаз и колебания частоты;
- пусковые токи, которые сбивают чувствительные приборы;
- электромагнитные и радиопомехи.
Где это критично:
- промышленность;
- медицинские учреждения;
- лаборатории;
- дата-центры;
- телеком;
- нефтехимические объекты;
- точная автоматика (PLC, SCADA).
Посмотреть модели можно здесь: Каталог промышленных ИБП RUCELF
Недостатки и ограничения online-ИБП (честный обзор)
Online-ИБП — максимально защищённое, но не всегда идеальное решение. Его ограничения:
- КПД ниже, чем у line-interactive — обычно 93–96%.
- Повышенное тепловыделение, требуется продуманное охлаждение.
- Цена выше, чем у off-line и line-interactive ИБП.
- Шум вентиляторов из-за постоянной работы инвертора.
- Требуют периодического обслуживания (аккумуляторы, вентиляция, фильтры).
Сравнение с другими технологиями:
- Off-line (VFD) — только базовая защита, задержка переключения, низкая стойкость к помехам.
- Line-interactive (VI) — защита от лёгких провалов, AVR-коррекция, но нет полной фильтрации гармоник.
- Online (VFI) — полная фильтрация и нулевое время переключения.
Когда двойное преобразование — единственный правильный выбор
- Дата-центры и телеком-узлы. Гарантированное питание для серверов, маршрутизаторов и телеком-стойки.
- Медицинские системы и лаборатории. Томографы, УЗИ, анализаторы и другое оборудование с повышенными требованиями к качеству питания.
- Промышленные линии с ЧПУ и роботами. Снижение риска аварий, предотвращение повреждений электроники и потери продукции.
- Нефтехимия, пищевая промышленность, фармацевтика. Производственные линии, критичная автоматизация, насосы, датчики.
- Автоматика, SCADA, PLC. Предотвращение сбоев, ложных срабатываний и остановки технологических процессов.
Реальные выгоды от online-ИБП для бизнеса
- Минимизация простоев оборудования.
- Снижение затрат на ремонт и восстановление техники.
- Увеличение срока службы электроники за счёт стабильного питания.
- Полная предсказуемость качества напряжения.
- Возможность интеграции с ДКИН, активными фильтрами гармоник, стабилизаторами SVG.
Получить подбор оборудования: Связаться с инженером Zeuselectro
Итоги
- ИБП с двойным преобразованием — это единственный тип ИБП, который полностью изолирует нагрузку от сетевых проблем.
- Идеальная синусоида формируется внутри ИБП и не зависит от качества электросети.
- Да, online-ИБП дороже и менее энергоэффективны, но в критичных задачах надёжность всегда важнее экономии.
